Turck TBIL-M1-16DIP, dijital sensör sinyallerini IO-Link master'a taşıyan 16 PNP girişli G/Ç hub modülüdür.
IP65/IP67/IP69K korumalı, tam dolgulu (potted) gövdesi ve M12 bağlantılarıyla saha montajı için tasarlanmıştır.

14:00'a kadar verilen siparişler ertesi gün kargoda
3.000 ₺ üzeri siparişlerde ücretsiz kargo

Ürün Açıklaması

Turck TBIL-M1-16DIP, saha üzerindeki dijital sensörleri tek bir IO-Link hattı üzerinden üst seviye kontrol sistemine bağlamak için kullanılan bir G/Ç hub (I/O hub) modülüdür. Modül üzerinde 8 adet M12 slot bulunur ve her slot 2 dijital giriş taşır; böylece toplam 16 adet dijital PNP giriş tek bir IO-Link master portuna indirgenir. Bu yapı, klasik paralel kablolamaya göre kablo sayısını ve pano giriş kartı ihtiyacını belirgin biçimde azaltır.
Girişler EN 61131-2 tip 1 ve tip 3 uyumludur; düşük seviye sinyal aralığı -3...5 V DC, yüksek seviye sinyal aralığı 11...30 V DC ve maksimum giriş akımı 7 mA'dir. Modül 18-30 V DC (nominal 24 V DC) ile beslenir, tipik güç kaybı 3,2 W'ın altındadır ve çalışma akımı en fazla 135 mA'dir. Sensör beslemesi V1 hattından Class A olarak sağlanır ve slot başına 120 mA ile sınırlanmış, kısa devre korumalıdır. IO-Link tarafı V1.1 spesifikasyonuna göre COM2 (38,4 kbps) hızında çalışır ve 3 telli fiziksel katmanı (PHY2) kullanır.
Modülün en önemli avantajı tanı (diagnostik) yetenekleridir: besleme geriliminin çok yüksek veya çok düşük olması, GND'ye kısa devre ve donanım hatası gibi durumlar IO-Link üzerinden olay (event) olarak bildirilir. Ayrıca I&M veri setleri kurulum ve bakım süreçlerini kolaylaştırır. Ön yüzdeki LED'ler IO-Link haberleşme durumunu ve her giriş kanalının (C1...C8, A ve B sinyalleri) anlık lojik durumunu gösterir; bu da devreye alma ve arıza takibini saha üzerinde hızlandırır.
Gövde cam elyaf takviyeli PA6-GF30 malzemeden üretilmiştir, elektronik tamamen dolgulanmıştır (fully potted) ve modül IP65, IP67 ile IP69K koruma sınıflarını karşılar. -40 °C ile +70 °C arasında çalışır, -40 °C ile +85 °C arasında depolanabilir ve 5000 m rakıma kadar kullanılabilir. Darbe ve titreşim testlerinden geçmiş olan modül 54 x 150 x 27,4 mm ölçülerindedir ve 4 adet Ø4,3 mm delikten yüzeye monte edilir. cULus, CE, UKCA onaylarının yanı sıra ATEX Zone 2/22 ve CCC-Ex sertifikalarına sahiptir; Ex bölgelerinde kullanım için üreticinin hızlı başlangıç kılavuzundaki şartlara uyulmalıdır.

Teknik Özellikler

Marka	Turck
Model	TBIL-M1-16DIP
Sipariş / Ident No	6814100
Ürün Tipi	IO-Link master'a dijital sinyal bağlantısı için G/Ç hub
Giriş Sayısı	16 dijital PNP giriş (EN 61131-2)
Kanal Dağılımı	8 slot, slot başına 2 dijital giriş
Giriş Sinyal Seviyeleri	Düşük -3...5 V DC / Yüksek 11...30 V DC (tip 1 ve 3)
Maksimum Giriş Akımı	7 mA
Besleme Gerilimi	18-30 V DC (nominal 24 V DC)
Besleme Bağlantısı	M12, V1 maks. 4 A
Çalışma Akımı	maks. 135 mA
Sensör/Aktüatör Beslemesi	V1'den Class A, slot başına 120 mA, kısa devre korumalı
Güç Kaybı	tipik 3,2 W'tan az
IO-Link	V1.1, Class A, COM2 / 38,4 kbps, PHY2 (3 telli)
IO-Link Bağlantısı	1 x M12
Giriş Bağlantıları	8 x M12
Elektriksel İzolasyon	Girişler - FE 500 V DC
Tanı Fonksiyonları	Grup tanısı
Göstergeler	IO-Link durum LED'i + kanal başına yeşil giriş LED'i
Koruma Sınıfı	IP65 / IP67 / IP69K
Çalışma Sıcaklığı	-40 °C ... +70 °C
Depolama Sıcaklığı	-40 °C ... +85 °C
Maksimum Rakım	5000 m

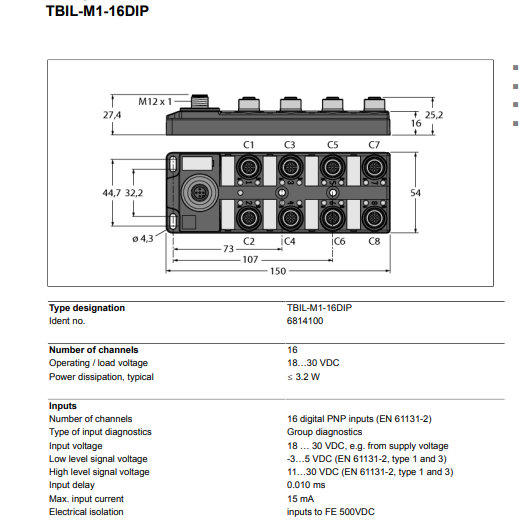

Ölçüler (G x U x Y)	54 x 150 x 27,4 mm
Ağırlık	287 g
Gövde Malzemesi	Cam elyaf takviyeli PA6-GF30, tam dolgulu elektronik
Montaj	4 adet Ø4,3 mm montaj deliği
MTTF	139 yıl (SN 29500 Ed. 99, 20 °C)
Sertifikalar	cULus, CE, UKCA, ATEX Zone 2/22, CCC-Ex
Dayanım	EN 60068-2-6 titreşim (20 g'ye kadar), EN 60068-2-27 darbe, IEC 60068-2-31/32 düşme-devrilme testli
Marka	Turck
Ürün Kodu	TBIL-M1-16DIP
